ST意法半导体PM8804和PM8805芯片组助力下一代通信连接和智能建筑应用

1
发表时间:2019-04-09 08:51

中国,2019年4月4日 - 意法半导体的新芯片组让用户可以利用最新的以太网供电(PoE)规范IEEE 802.3bt,快速开发性能可靠、节省空间的用电设备(PD)。


PM8804和PM8805可用于用电设备的PoE转换器电路,支持功率等级最高71W的8级PoE设备。新芯片组可节省电路板空间,增强产品可靠性,缩短上市时间,适用于下一代通信连接设备,包括5G“小型蜂窝”、WLAN接入点、交换机和路由器。意法半导体的新PoE芯片组的目标应用还包括智能建筑和智能办公设备,例如,IP摄像头、门禁系统、显示面板、灯具、电动窗帘或百叶窗控制器、视频通话系统、IP电话和桌面控制台。

PM8804可实现一个功能完整的用于48V隔离式反激式或正激式转换器的PWM控制器,以及用于高效有源钳位正激式转换器拓扑的双低边栅极驱动器。工作频率可选,最高1MHz,可以在高功率密度应用中使用小外部滤波器和去耦元器件。PM8804还具有20mA输出的高压启动稳压器,有助于节省电路板空间和物料清单。

PM8805配套芯片包含2个有源电桥、1个用于驱动高边MOSFET的电荷泵、1个热插拔FET,IEEE 802.3bt标准接口。集成有源桥可以节省8个分立MOSFET及其驱动电路所占用的空间。产生一个电源就绪信号,用于启用PM8804和其它电路(例如,LED驱动器)并支持维持功率签名(MPS)电流控制,允许用电设备进入省电待机状态而不会断开连接。

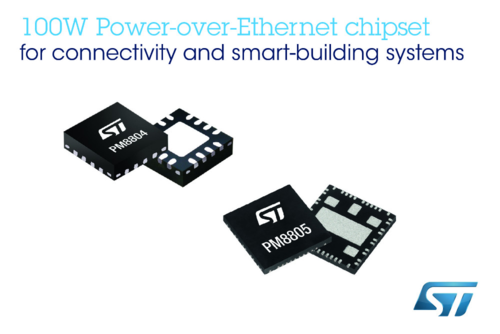

这两款产品都已量产。PM8804采用3mm x 3mm、0.5mm间距的VFQFPN-16封装。PM8805采用裸焊盘的8mm x 8mm散热增强型VFQFPN-43封装。

成都创芯电子科技有限公司是西南地区的优秀电子元器件混合型分销商,目前可接受订货,如您有相关的需求,可联系我们,电话:15828333292 张先生。
